Cúvacia kamera pomáha vtedy, keď vodičovi ukáže priestor, ktorý potrebuje posúdiť. Pri nákladnom vozidle preto najprv riešte výhľad okolo nadstavby, prívesu a miesta nakládky, až potom monitor a počet kamier.
27. októbra 2026 · CAMEKO / HEMAK
Produktový obrázok CAMEKO. Výbava a konfigurácia závisia od vybranej verzie.
Spíšte situácie s obmedzeným výhľadom: pristavenie k rampe, cúvanie popri budove, zatáčanie s prívesom alebo práca pri zdvihnutej nadstavbe. Zadná kamera, bočná kamera a kamera na sledovanie nákladu riešia rozdielne úlohy. Pri každej situácii označte požadovaný výhľad aj prekážky, ktoré ho môžu zakryť.
Ide o príklady návrhu, nie o tvrdenie, že jedna zostava vyhovuje každému vozidlu. Vhodné rozmiestnenie závisí od rozmerov, nadstavby a podmienok prevádzky.
Posúďte výšku montáže, záber a ochranu pred nárazom. Vyššie umiestnená zadná kamera môže pomôcť pri približovaní k rampe, no nadstavba, previs alebo príves stále môžu zakrývať priestor tesne pri vozidle. Obraz overte na konkrétnom vozidle aj s bežným nákladom; široký záber sám osebe neodstráni všetky slepé miesta.
Pri jazdnej súprave navrhnite spojenie ťahača a prívesu, pohyb kabeláže a spoľahlivé odpájanie. Vedenie chráňte pred pohyblivými časťami a s montážnikom overte konektory, napájanie a elektrickú ochranu. Tento článok je pomôckou pri výbere, nie návodom na zapojenie.
CAMEKO MASTER poskytuje vizuálnu asistenciu v reálnom čase bez DVR záznamu a GPS. Je východiskom, keď vodič potrebuje obraz pri manévrovaní a nepotrebuje ukladať video. CAMEKO DVR pridáva záznam videa a funkcie GPS pri kompatibilnej konfigurácii vozidla.
Samostatne si určte, či potrebujete manéver vidieť teraz, alebo si ho neskôr prehrať. Pri navrhovanom modeli potvrďte kamerové kanály, úložisko a prehrávanie. Obraz na monitore ešte nedokazuje, že sa video ukladá. Podrobnosti vysvetľuje článok o DVR zázname do vozidla.
Monitor umiestnite tak, aby bol čitateľný a nebránil vo výhľade ani pri ovládaní vozidla. Posúďte viditeľnosť obrazovky, orientáciu obrazu a výber požadovanej kamery. Prípadné automatické prepnutie pri cúvaní overte pri konkrétnej výbave; nepredpokladajte ho bez potvrdenia.
Počítajte so znečistením, protisvetlom, slabým osvetlením, vibráciami a prístupom na čistenie objektívu. Výsledný obraz otestujte tam, kde vozidlo reálne jazdí. Kamerová asistencia podporuje pozorného vodiča, ale nenahrádza zrkadlá, organizáciu dopravy v areáli ani vhodný postup pri manévrovaní.
Pri nakladacej rampe: vodič potrebuje posúdiť približovanie k rampe a priestor za vozidlom. Polohu zadnej kamery overte s dverami, hydraulickým čelom a bežným nákladom v pracovnej polohe. Obraz, ktorý vyhovuje na prázdnom vozidle, sa môže zmeniť po zakrytí výhľadu výbavou alebo tovarom.
Pri striedaní prívesov: určte pripojenie kamier, pohyb kabeláže a požadované zábery každej súpravy. V rušnom areáli: bočné priestory a dráhu pri zatáčaní riešte samostatne od zadného obrazu. Sú to modelové situácie na prípravu návrhu, nie opis realizácie ani prísľub zaručenej detekcie.
Nákup najširšieho objektívu bez posúdenia úlohy môže priniesť prehľad, na ktorom sú dôležité predmety príliš malé. Ak sa monitor vyberie skôr než potrebné zábery, vodič môže zostávať pri prepínaní nevhodných pohľadov. Najprv určte scénu a potom spoločne posúďte kameru, obrazovku a montážnu polohu.
Ďalšou chybou je považovať obraz na monitore za dôkaz ukladania videa alebo predpokladať automatické prepnutie každej kamery po zaradení spiatočky. Tieto funkcie zahrňte do zadania a predveďte ich na vybranej zostave. Vedenie cez pohyblivý spoj súpravy musí mať posúdené vhodné pripojenie.
Kontrolu výhľadu zopakujte po zmene nadstavby, usporiadania prívesu alebo pracovného postupu. Čistý objektív a známy spôsob obsluhy sú rovnako dôležité ako prvotný výber kamery. Pri poruche postupujte podľa návodu zariadenia a bežných bezpečnostných pravidiel prevádzky.
Pošlite typ vozidla a prívesu, fotografie možných montážnych miest, obmedzené výhľady a požiadavku na záznam. Uveďte predpokladané trasy káblov aj to, či prívesy striedate. HEMAK tak vie porovnať živý obraz so záznamovým systémom bez sľubovania kompatibility pred posúdením vozidla.
Ak pri nakládke potrebujete aj kontrolu hmotnosti, túto samostatnú úlohu riešia vážiace riešenia HEMAK. Kamerový výhľad a váženie treba špecifikovať ako rozdielne funkcie.
| Situácia | Potrebná informácia | Čo overiť pred výberom |
|---|---|---|
| Nakladacia rampa | Približovanie a priestor za nadstavbou | Dvere, hydraulické čelo a blízke prekážky |
| Jazdná súprava | Užitočný obraz každej kombinácie | Pripojenie a pohyb kabeláže |
| Spätné preverenie udalosti | Uložené video a prehrávanie | DVR, úložisko a export záznamu |
Nie. Živý obraz a záznam sú samostatné funkcie. CAMEKO MASTER nemá DVR záznam; ak potrebujete uložené video, posúďte CAMEKO DVR.
Najprv treba overiť montážny priestor, napájanie, trasy káblov a kompatibilné pripojenie kamier konkrétneho vozidla.
Nepredpokladajte to. Nadstavba, príves aj poloha kamery môžu časť okolia zakryť; pokrytie treba overiť na konkrétnom vozidle.
Nie. Pri širšom obraze môžu byť vzdialené predmety menšie. Záber vyberajte podľa manévru a potrebné detaily overte na konkrétnom monitore.
Závisí to od vybranej výbavy, signálov vozidla a zapojenia. Požadované prepínanie potvrďte a otestujte na navrhnutej zostave.
Posúďte každú jazdnú súpravu. Pripojenie, pohyb káblov, poloha kamier aj požadované zábery sa môžu líšiť.
Reálny obraz pri očakávanom osvetlení areálu vrátane oslnenia a odrazov. Denná ukážka sama osebe nepotvrdzuje nočný obraz.
Nie. Dopĺňa vizuálne informácie. Zachovajte požadovanú výbavu vozidla pre výhľad a dodržiavajte pravidlá manévrovania v areáli.
Porovnajte funkcie, ktoré potrebujete. Vhodnú konfiguráciu potvrdíme pre vaše vozidlo alebo areál.
Vizuálna asistencia pre nákladné vozidlá a stroje v reálnom čase, bez DVR záznamu a GPS.

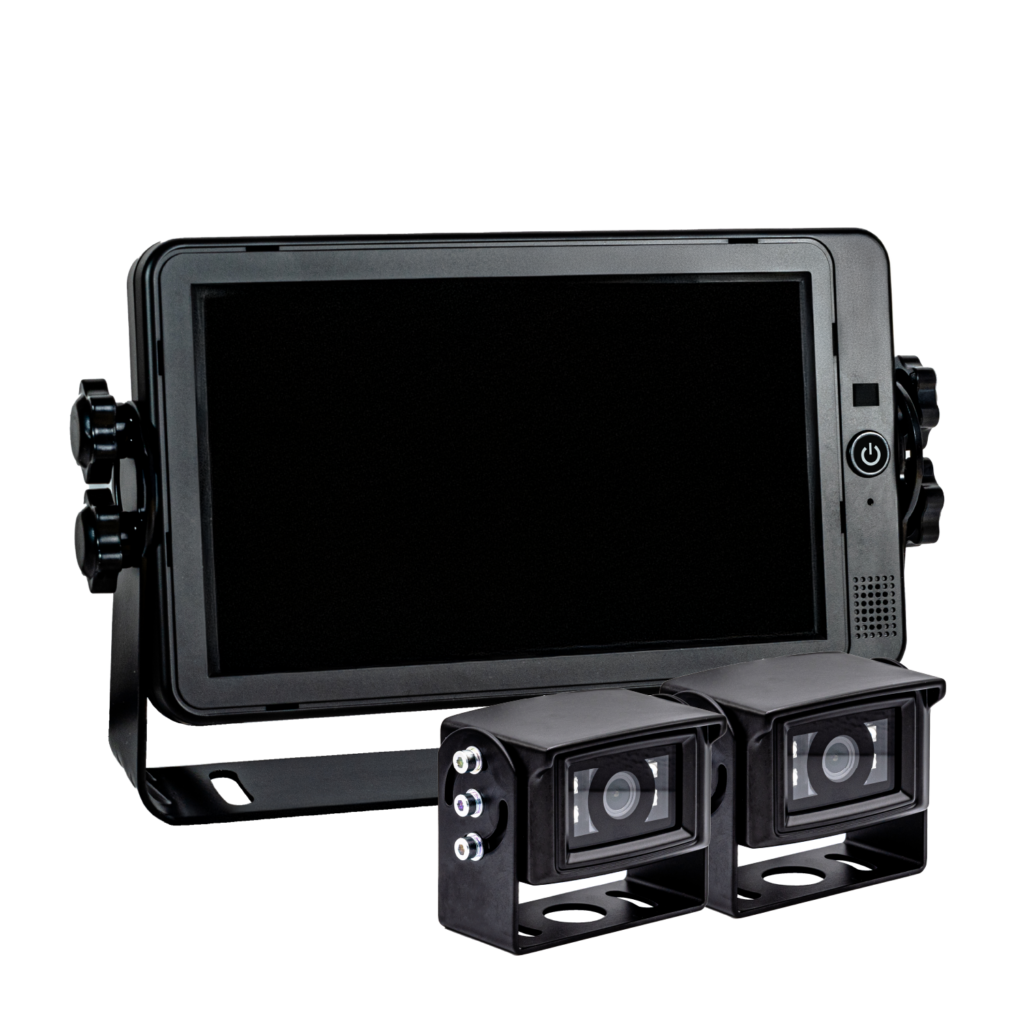

Kamerový systém do vozidla na posúdenie, keď potrebujete živý obraz, uložené video a funkcie GPS.
